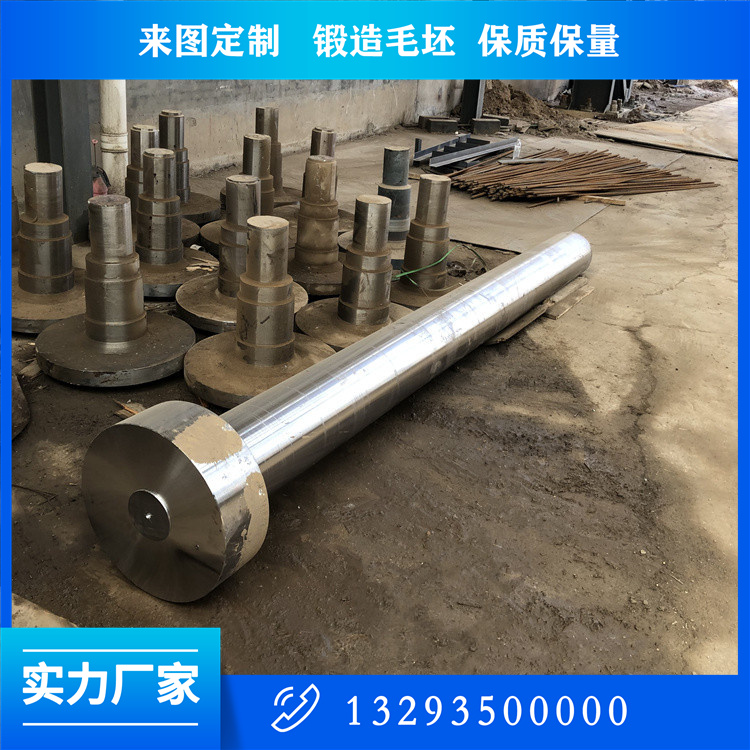

鍛造傳動主軸鍛件是重型機械、風電、船舶等領域的核心部件，其性能直接影響設備的承載能力、疲勞壽命和可靠性。以下是關鍵知識系統概述：

1. 材料選擇與性能要求

典型材料：

高強度合金鋼：34CrNiMo6、42CrMo4（屈服強度≥650MPa，沖擊功≥40J）。

特種合金：18Cr2Ni4WA（航空級，滲碳淬火后表面硬度HRC58-62）。

不銹鋼：FV520B（沉淀硬化不銹鋼，耐腐蝕+高強度）。

關鍵指標：

潔凈度：[H]≤2ppm（防氫脆），[O]≤20ppm（減少氧化物夾雜）。

淬透性：J9≥35HRC（確保截面硬度均勻性）。

2. 鍛造工藝核心要點

工藝流程：

圖表

代碼

下載

坯料探傷

分段加熱

多向鍛壓

控溫冷卻

熱處理

精整

關鍵技術：

多向鍛造：采用鐓粗+徑向軋制復合工藝（提升橫向性能）。

溫度***控制：

始鍛溫度：合金鋼≤1150°C（防過熱）。

終鍛溫度：≥800°C（避免冷作硬化）。

應變控制：局部應變≥60%（動態再結晶細化晶粒至ASTM 5級以上）。

3. 熱處理專項工藝

復合熱處理方案：

預處理：等溫退火（如34CrNiMo6在650°C保溫4h消除帶狀組織）。

***終熱處理：

差溫淬火：軸頸表面快速冷卻，心部緩冷（梯度硬度設計）。

深冷處理（-196°C液氮）：提升殘余奧氏體轉化率（耐磨性+15%）。

表面強化：

激光淬火：硬化層深0.8-1.2mm，硬度HRC55-60。

滾壓加工：表面粗糙度Ra≤0.4μm，疲勞壽命提升3-5倍。

4. 缺陷控制與檢測技術

缺陷類型檢測手段預防措施

內部疏松 工業CT掃描（分辨率0.1mm） 增加鍛壓保壓時間

晶界氧化 金相+EDS分析 保護氣氛加熱（N?+H?）

殘余應力集中 X射線衍射法 振動時效處理

無損檢測標準：

超聲波探傷：符合EN 10228-3 Class 2（Φ≥2mm缺陷拒收）。

相控陣超聲（PAUT）：可檢測斜裂紋（檢出率＞95%）。

5. 力學性能驗證

必檢項目：

低溫沖擊：-40℃下KV2≥27J（極地裝備要求）。

旋轉彎曲疲勞：R=-1，循環次數＞10?次（載荷≥50%σb）。

斷裂韌性：KIC≥80MPa·m1/2（核電用主軸）。

特殊試驗：

扭振疲勞測試（船舶推進軸系）。

高溫蠕變?cè)囼?yàn)（燃?xì)廨啓C(jī)主軸，700℃/1000h）。

6. ***制造技術

數值模擬應用：

DEFORM-3D仿真鍛造流線優化（預測金屬纖維方向）。

Sysweld熱處理變形預測（控制彎曲量≤0.1mm/m）。

復合鍛造技術：

粉末冶金+等溫鍛造（Ti-6Al-4V航空主軸）。

增材制造局部修復（激光熔覆Stellite 6合金耐磨層）。

7. 行業標準與規范

國際標準：

API 6A（石油裝備）、DNVGL-ST-0376（風電）、IEC 61400-4（風電主軸）。

國內標準：

NB/T 31082-2016（風電鍛件）、GB/T 12361-2016（重型機械鍛件）。

關鍵差異點（vs普通風機軸）

載荷特性：需同時承受扭轉載荷+彎曲載荷（扭矩系數Kt≥1.5）。

動態性能：臨界轉速計算避開工作轉速范圍（±20%裕度）。

連接結構：花鍵/法蘭鍛造一體成型（齒根圓角R≥0.6m）。

傳動主軸鍛件的技術核心在于：

材料高純凈度 → 多向塑性變形 → 組織性能調控 → 全壽命檢測

典型案例：5MW風電主軸需滿足20年免維護要求，全流程需執行VDI 3822標準失效分析規范。
