傳動主軸鍛件廣泛應用于各類機械傳動系統（如機床、船舶、風電、重型機械等），其種類可根據結構形式、載荷特性、工作環境和制造工藝進行分類。以下是詳細的分類及特點：

1. 按結構形式分類

(1) 實心傳動主軸鍛件

特點：結構簡單，剛性好，適用于中小型傳動系統。

應用：

普通機床主軸（車床、銑床）

中小型減速器輸入/輸出軸

材質：45#鋼、40Cr（調質處理）

(2) 空心傳動主軸

特點：減輕重量，降低轉動慣量，可內置冷卻/潤滑通道。

應用：

高速主軸（如數控機床電主軸）

風電主軸（大型空心鍛件，降低塔筒載荷）

材質：42CrMo、34CrNiMo6（高強度合金鋼）

(3) 階梯式傳動主軸

特點：多段不同直徑設計，便于安裝軸承、齒輪、聯軸器等部件。

關鍵設計：過渡圓角優化，避免應力集中。

應用：

重型機械傳動軸（軋機、船舶推進軸）

汽車傳動軸（萬向節連接部位）

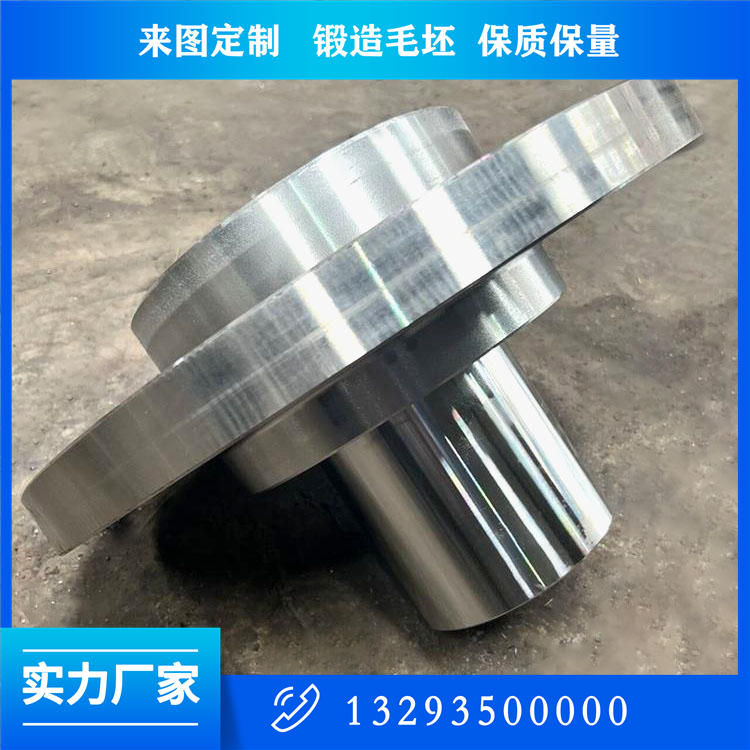

(4) 法蘭連接式主軸

特點：軸端帶法蘭盤，便于與齒輪箱或設備直接螺栓連接。

應用：

船舶推進軸系

大型工業齒輪箱輸出軸

2. 按載荷特性分類

(1) 高扭矩傳動主軸

特點：承受大扭轉應力，需高抗剪強度。

材質：

40CrNiMo（高淬透性）

42CrMo（調質+表面淬火）

應用：船舶推進軸、礦山機械傳動軸

(2) 高彎曲載荷主軸

特點：長跨度軸，需高抗彎剛度和疲勞強度。

設計優化：

采用空心結構（如風電主軸）

材料選用34CrNiMo6（高韌性）

應用：風電主軸、鐵路車軸

(3) 高速輕載主軸

特點：高轉速（>10,000 rpm），需動平衡和低振動。

材質：

38CrMoAl（氮化處理，高表面硬度）

鈦合金（航空高速主軸）

應用：數控機床電主軸、渦輪機械

(4) 沖擊載荷主軸

特點：承受頻繁啟?；蛲蛔冚d荷（如破碎機主軸）。

材質：

20CrMnTi（滲碳淬火，高表面耐磨性）

30CrNi3（高沖擊韌性）

3. 按工作環境分類

(1) 普通環境傳動主軸

材質：45#鋼、40Cr（調質+防銹處理）

應用：通用機械傳動軸

(2) 高溫環境主軸

材質：

35CrMoV（耐400℃以下高溫）

Inconel 718（燃?xì)廨啓C(jī)主軸）

應用：鍋爐風機軸、渦輪發動機傳動軸

(3) 腐蝕環境主軸

材質：

316不銹鋼（化工設備）

雙相不銹鋼2205（海水環境）

應用：船舶軸系、化工泵主軸

(4) 低溫環境主軸

材質：

09MnNiDR（低溫韌性鋼）

304L不銹鋼（液氮/液氫設備）

應用：LNG泵軸、超低溫壓縮機

4. 按制造工藝分類

(1) 自由鍛傳動主軸

特點：適用于單件/小批量生產，成本低，但精度較差。

應用：大型軋機主軸、船舶推進軸

(2) 模鍛傳動主軸

特點：批量生產，纖維流線連續，強度高。

應用：汽車傳動軸、風電主軸

(3) 軋制+精加工主軸

特點：經濟高效，適合標準化軸件。

應用：中小型電機軸、泵軸

(4) 特種成型主軸

輥鍛：適用于長軸類零件（如鐵路車軸）。

精密鍛造：減少加工余量（如高端機床主軸）。

5. 特殊功能傳動主軸

(1) 柔性主軸

特點：彈性結構設計，減少振動傳遞（如高精度磨床主軸）。

(2) 雙頭輸出主軸

應用：雙側驅動設備（如雙電機傳動系統）。

(3) 帶花鍵/鍵槽主軸

特點：用于齒輪、聯軸器的扭矩傳遞。

(4) 超大型整體鍛件主軸

應用：核電轉子軸、水電主軸（單件重量可達百噸）。

典型應用示例

應用場景推薦材質工藝特點

風電主軸 34CrNiMo6 自由鍛+空心設計 高疲勞強度，抗彎曲載荷

數控機床電主軸 38CrMoAl 精密鍛造+氮化 高轉速、高精度

船舶推進軸 42CrMoA 大型自由鍛 耐海水腐蝕+高扭矩承載

汽車傳動軸 40Cr 模鍛 成本低，批量生產

燃?xì)廨啓C(jī)主軸 Inconel 718 等溫鍛造 耐高溫、抗氧化

選材與工藝關鍵點

載荷類型：

高扭矩 → 42CrMo（調質+淬火）

高彎曲 → 空心設計+34CrNiMo6

轉速要求：

高速（>10,000 rpm）→ 38CrMoAl（氮化）或鈦合金

環境適應性：

腐蝕環境 → 不銹鋼或鍍層處理

高溫 → 鎳基合金

經濟性：

批量生產優先模鍛，小批量可選自由鍛。

根據具體工況（如功率、轉速、介質溫度等），可進一步優化鍛件材質和熱處理工藝。
